Wie berechnet man die Kapazität eines Kondensators?
Als Kondensatorlieferant treffe ich oft auf Kunden, die wissen möchten, wie man die Kapazität eines Kondensators berechnet. Dieses Wissen ist von entscheidender Bedeutung, da es sich direkt auf die Effizienz und Effektivität verschiedener industrieller Prozesse auswirkt. In diesem Blogbeitrag werde ich Sie durch die wichtigsten Schritte und Faktoren bei der Berechnung der Kapazität eines Kondensators führen.
Zunächst einmal ist es wichtig zu verstehen, was wir unter der Kapazität eines Kondensators verstehen. Die Kapazität eines Kondensators bezieht sich auf seine Fähigkeit, Wärme von einer heißen Flüssigkeit (normalerweise einem Dampf) auf ein Kühlmedium (wie Wasser oder Luft) zu übertragen und so den Dampf zu einer Flüssigkeit zu kondensieren. Dieser Wärmeübertragungsprozess wird anhand der Wärmemenge gemessen, die pro Zeiteinheit abgeführt werden kann, typischerweise ausgedrückt in Watt (W) oder British Thermal Units pro Stunde (BTU/h).
1. Bestimmen Sie die Wärmelast
Der erste Schritt bei der Berechnung der Kondensatorkapazität besteht darin, die Wärmelast zu bestimmen. Die Wärmelast stellt die Wärmemenge dar, die dem Dampf entzogen werden muss, um ihn zu kondensieren. Dies kann mit der folgenden Formel berechnet werden:
$Q = m \times \Delta H$
Wo:
- $Q$ ist die Wärmelast (in Joule oder BTUs)
- $m$ ist der Massendurchsatz des Dampfes (in kg/s oder lb/h)
- $\Delta H$ ist die Enthalpieänderung des Dampfes während der Kondensation (in J/kg oder BTU/lb)
Die Enthalpieänderung $\Delta H$ kann aus Dampftabellen oder Datenbanken mit thermodynamischen Eigenschaften abgerufen werden. Diese Tabellen geben die spezifischen Enthalpiewerte des Dampfes bei verschiedenen Temperaturen und Drücken an. Indem Sie die Enthalpie des Dampfes vor der Kondensation von der Enthalpie der Flüssigkeit nach der Kondensation abziehen, können Sie die Enthalpieänderung bestimmen.
Nehmen wir zum Beispiel an, wir haben einen Dampf mit einem Massenstrom von 10 kg/s und einer Enthalpieänderung von 2000 kJ/kg während der Kondensation. Die Wärmebelastung wäre:
$Q = 10 \text{ kg/s} \times 2000 \text{ kJ/kg} = 20000 \text{ kJ/s} = 20000000 \text{ W}$
2. Betrachten Sie die logarithmische mittlere Temperaturdifferenz (LMTD)
Der nächste zu berücksichtigende Faktor ist die logarithmische mittlere Temperaturdifferenz (LMTD). Der LMTD ist ein Maß für den durchschnittlichen Temperaturunterschied zwischen dem heißen Dampf und dem Kühlmedium über die Länge des Kondensators. Damit wird der Tatsache Rechnung getragen, dass sich der Temperaturunterschied zwischen den beiden Flüssigkeiten entlang des Kondensators ändert.
Die Formel zur Berechnung des LMTD lautet:
$LMTD=\frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}$
Wo:
- $\Delta T_1$ ist die Temperaturdifferenz zwischen dem heißen Dampf und dem Kühlmedium an einem Ende des Kondensators
- $\Delta T_2$ ist die Temperaturdifferenz zwischen dem heißen Dampf und dem Kühlmedium am anderen Ende des Kondensators
Der LMTD ist ein wichtiger Parameter, da er die Wärmeübertragungsrate beeinflusst. Ein größerer LMTD führt im Allgemeinen zu einer höheren Wärmeübertragungsrate.
3. Bestimmen Sie den gesamten Wärmeübertragungskoeffizienten (U)
Der Gesamtwärmeübergangskoeffizient (U) gibt die Fähigkeit des Kondensators an, Wärme vom heißen Dampf auf das Kühlmedium zu übertragen. Es berücksichtigt den Wärmewiderstand der Kondensatorwände, den Verschmutzungsfaktor und die konvektiven Wärmeübertragungskoeffizienten sowohl auf der Dampf- als auch auf der Kühlmediumseite.
Der Gesamtwärmeübergangskoeffizient kann experimentell bestimmt oder anhand von Korrelationen basierend auf dem Kondensatortyp, den Fluideigenschaften und den Strömungsbedingungen geschätzt werden. Typische U-Werte für verschiedene Kondensatortypen liegen zwischen 200 und 2000 W/(m²·K).
4. Berechnen Sie die Kondensatorkapazität
Nachdem Sie die Wärmelast, den LMTD und den Gesamtwärmeübergangskoeffizienten ermittelt haben, können Sie die Kondensatorkapazität mithilfe der folgenden Formel berechnen:
$Q = U \times A \times LMTD$
Wo:
- $Q$ ist die Wärmelast (in Watt oder BTU/h)
- $U$ ist der gesamte Wärmeübertragungskoeffizient (in W/(m²·K) oder BTU/(hr·ft²·°F))
- $A$ ist die Wärmeübertragungsfläche des Kondensators (in m² oder ft²)
- $LMTD$ ist die logarithmische mittlere Temperaturdifferenz (in K oder °F)
Durch Umstellen der Formel können Sie nach der Wärmeübertragungsfläche $A$ auflösen:
$A=\frac{Q}{U \times LMTD}$
Nehmen wir zum Beispiel an, wir hätten eine Wärmelast von 2.000.000 W, einen gesamten Wärmeübertragungskoeffizienten von 500 W/(m²·K) und einen LMTD von 20 K. Die erforderliche Wärmeübertragungsfläche wäre:
$A=\frac{20000000 \text{ W}}{500 \text{ W/(m²·K)} \times 20 \text{ K}} = 200 \text{ m²}$
Weitere zu berücksichtigende Faktoren
Zusätzlich zu den oben genannten Berechnungen gibt es mehrere andere Faktoren, die die Kapazität eines Kondensators beeinflussen können. Dazu gehören:
- Verschmutzung: Im Laufe der Zeit können sich die Kondensatoroberflächen mit Schmutz, Ablagerungen oder anderen Verunreinigungen verunreinigen. Dies kann den Gesamtwärmeübergangskoeffizienten verringern und den Wärmewiderstand erhöhen, wodurch die Kondensatorkapazität verringert wird. Um Verschmutzungen vorzubeugen, sind regelmäßige Reinigung und Wartung unerlässlich.
- Durchflussraten: Auch die Strömungsgeschwindigkeiten des Dampfes und des Kühlmediums können die Kondensatorkapazität beeinflussen. Höhere Durchflussraten führen im Allgemeinen zu höheren Wärmeübergangskoeffizienten und einer besseren Wärmeübertragungsleistung. Allerdings können zu hohe Durchflussraten auch den Druckabfall und den Energieverbrauch erhöhen.
- Kondensatordesign: Das Design des Kondensators, einschließlich der Art der Rohre, der Rohranordnung und der Mantelkonfiguration, kann einen erheblichen Einfluss auf die Kondensatorkapazität haben. Unterschiedliche Ausführungen eignen sich für unterschiedliche Anwendungen und Betriebsbedingungen.

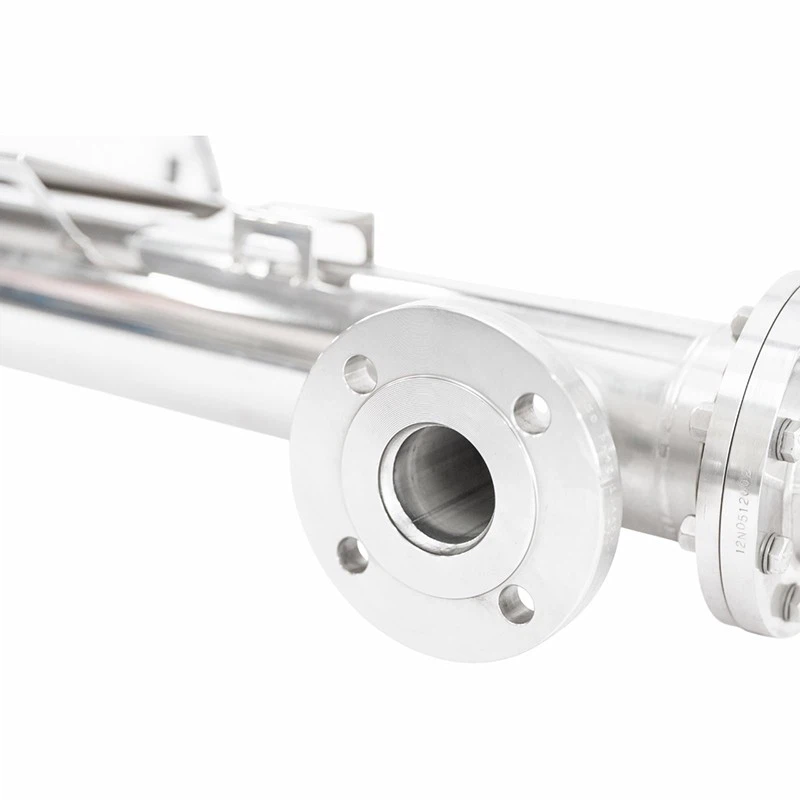

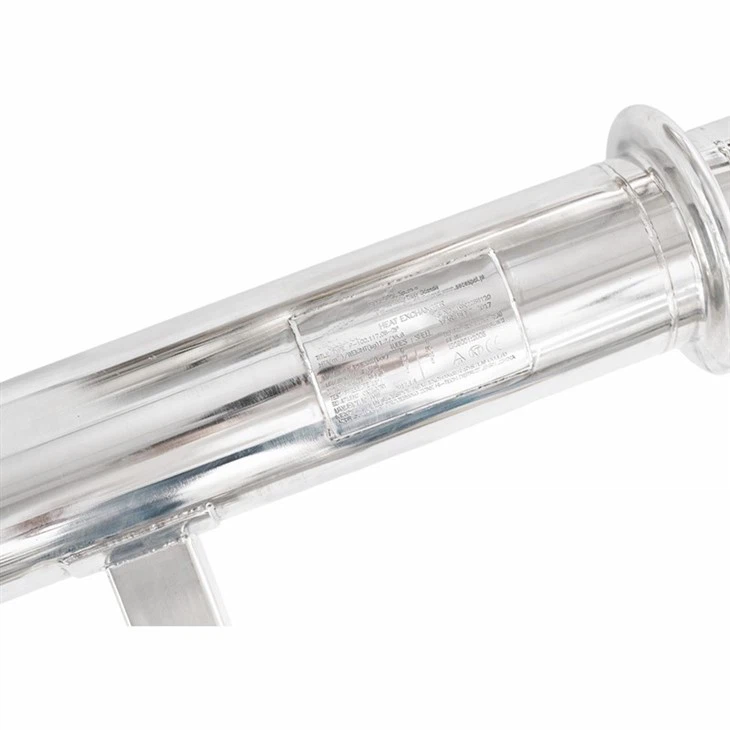

In unserem Unternehmen bieten wir ein breites Sortiment an Kondensatoren an, um den unterschiedlichen Bedürfnissen unserer Kunden gerecht zu werden. Zu unseren Produkten gehörenDoppelrohrbodenwärmetauscher für die Pharmaindustrie,Wärmetauscher aus Kohlenstoffstahl, UndRohrbündelwärmetauscher aus Kohlenstoffstahl. Unsere erfahrenen Ingenieure können Ihnen bei der Auswahl des richtigen Kondensators für Ihre Anwendung helfen und Ihnen genaue Kapazitätsberechnungen liefern.
Wenn Sie am Kauf eines Kondensators interessiert sind oder weitere Informationen zu unseren Produkten benötigen, können Sie sich gerne an uns wenden. Wir sind bestrebt, Ihnen qualitativ hochwertige Produkte und exzellenten Kundenservice zu bieten.
Referenzen
- Incropera, FP, & DeWitt, DP (2002). Grundlagen der Wärme- und Stoffübertragung. John Wiley & Söhne.
- Kern, DQ (1950). Prozesswärmeübertragung. McGraw-Hill.
- Perry, RH, & Green, DW (1997). Perrys Handbuch für Chemieingenieure. McGraw-Hill.
