Hallo! Als Lieferant von Sanitärwärmetauschern habe ich aus erster Hand gesehen, wie die Anzahl der Durchgänge diese raffinierten Geräte wirklich auf den Kopf stellen kann. Sehen wir uns an, wie dieser kleine Faktor einen großen Einfluss auf die Leistung eines Sanitärwärmetauschers haben kann.
Zunächst einmal: Was genau ist ein Durchgang in einem Wärmetauscher? Nun, ein Durchgang bezieht sich auf die Anzahl der Durchgänge der Flüssigkeit (entweder die heiße oder die kalte) durch den Wärmetauscher. Vereinfacht ausgedrückt bedeuten mehr Durchgänge, dass die Flüssigkeit einen längeren, gewundeneren Weg im Wärmetauscher zurücklegt.
Einer der bedeutendsten Auswirkungen der Anzahl der Durchgänge ist die Effizienz der Wärmeübertragung. Wenn Sie die Anzahl der Durchgänge erhöhen, verbringt die Flüssigkeit mehr Zeit im Wärmetauscher. Diese zusätzliche Zeit bietet mehr Möglichkeiten für die Wärmeübertragung zwischen den heißen und kalten Flüssigkeiten. Stellen Sie sich das wie ein längeres Gespräch zwischen zwei Menschen vor – je mehr Zeit sie mit dem Chatten verbringen, desto mehr Informationen werden ausgetauscht. In einem Wärmetauscher ist die „Information“ Wärme.

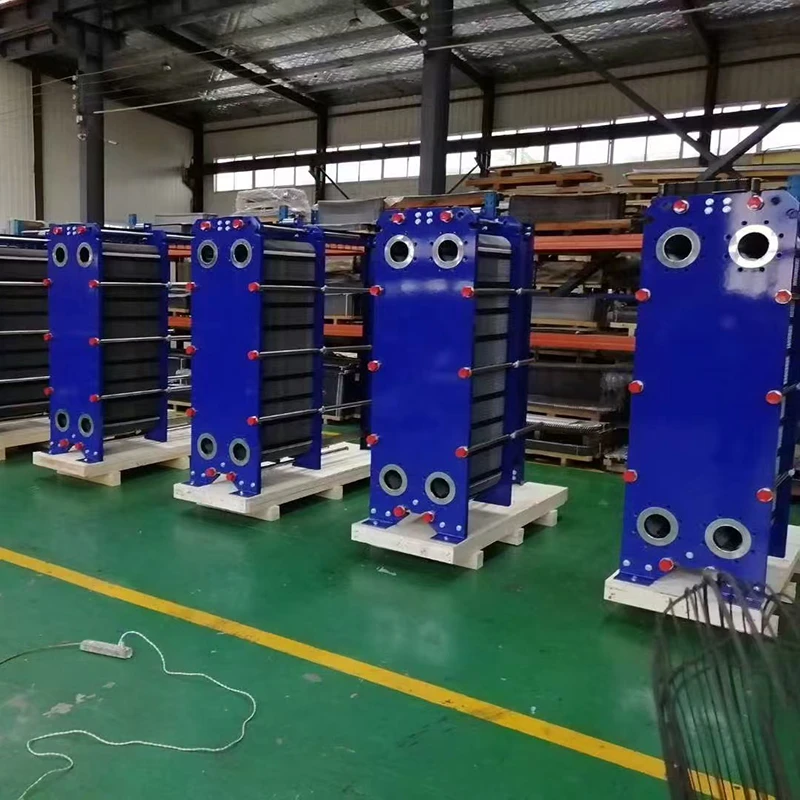

Nehmen wir zum Beispiel an, Sie haben einePlattenwärmetauscher. Bei einem Single-Pass-Design fließen die heißen und kalten Flüssigkeiten nur einmal durch den Wärmetauscher. Wenn Sie jedoch zu einem Multi-Pass-Design wechseln, z. B. einem System mit zwei oder drei Durchgängen, durchlaufen die Flüssigkeiten mehrere Durchgänge durch die Platten. Diese längere Kontaktzeit zwischen den Flüssigkeiten führt im Allgemeinen zu einem höheren Gesamtwärmeübertragungskoeffizienten. Das bedeutet, dass der Wärmetauscher die Wärme effektiver übertragen kann und Sie eine bessere Leistung erzielen.
Ein weiterer Aspekt, der von der Anzahl der Durchgänge beeinflusst wird, ist der Druckabfall. Der Druckabfall ist der Druckabfall, der auftritt, wenn die Flüssigkeit durch den Wärmetauscher fließt. Mit zunehmender Anzahl der Durchgänge muss die Flüssigkeit durch mehr Kanäle und Windungen navigieren. Dadurch entsteht ein größerer Widerstand gegen den Flüssigkeitsstrom, was zu einem höheren Druckabfall führt.
Nun ist ein geringfügiger Druckabfall in einem Wärmetauscher normal und zu erwarten. Wenn der Druckabfall jedoch zu hoch wird, kann es zu Problemen kommen. Möglicherweise benötigen Sie eine leistungsstärkere Pumpe, um den Flüssigkeitsfluss mit der gewünschten Geschwindigkeit aufrechtzuerhalten, was den Energieverbrauch und die Betriebskosten erhöhen kann. Es ist also ein bisschen ein Balanceakt. Sie möchten die Anzahl der Durchgänge erhöhen, um die Wärmeübertragung zu verbessern, müssen aber auch den Druckabfall im Auge behalten.
Lassen Sie uns über verschiedene Arten von Wärmetauschern sprechen und wie sich die Anzahl der Durchgänge in jedem einzelnen auswirkt. Nimm dasSpiralrohrwärmetauscher. Bei einer Spiralrohrkonstruktion kreist die Flüssigkeit spiralförmig im Inneren der Rohre. Ein Single-Pass-Spiralrohrwärmetauscher hat einen relativ geradlinigen Strömungsweg. Wenn Sie jedoch weitere Durchgänge hinzufügen, wird der Spiralpfad komplexer. Dies kann die Wärmeübertragung verbessern, da die Flüssigkeit ständig gemischt und verschiedenen Teilen der Rohroberfläche ausgesetzt wird. Allerdings erhöht sich auch hier, wie bei anderen Wärmetauschern, der Druckabfall.
DerTitan-Wärmetauscherist ein weiterer interessanter Fall. Titan ist ein großartiges Material für Wärmetauscher, da es korrosionsbeständig ist und gute Wärmeübertragungseigenschaften aufweist. Bezüglich der Anzahl der Durchgänge gelten die gleichen Grundsätze. Mehr Durchgänge können die Wärmeübertragung verbessern, Sie müssen jedoch auf den Druckabfall achten. Titanwärmetauscher werden häufig in Anwendungen eingesetzt, bei denen Korrosion ein Problem darstellt, beispielsweise in der Chemie- oder Lebensmittelindustrie. Daher ist es entscheidend, das richtige Gleichgewicht zwischen Wärmeübertragung und Druckabfall zu finden, um einen langfristigen, effizienten Betrieb sicherzustellen.
Bei manchen Anwendungen kann auch die Anzahl der Durchgänge Einfluss auf die Temperaturverteilung haben. Bei einem Wärmetauscher mit mehreren Durchgängen kann die Flüssigkeitstemperatur gleichmäßiger über den Wärmetauscher verteilt werden. Dies ist wichtig bei Anwendungen, bei denen eine präzise Temperaturregelung erforderlich ist, beispielsweise in der Pharma- oder Milchindustrie. Eine gleichmäßigere Temperaturverteilung kann dazu beitragen, dass das verarbeitete Produkt gleichmäßig erhitzt oder gekühlt wird, was für die Produktqualität von entscheidender Bedeutung ist.
Bei der Auswahl der Anzahl der Durchgänge für einen Sanitärwärmetauscher müssen Sie mehrere Faktoren berücksichtigen. Machen Sie sich zunächst Gedanken über die spezifischen Anforderungen Ihrer Anwendung. Wenn Sie eine hocheffiziente Wärmeübertragung benötigen und einen höheren Druckabfall tolerieren können, könnte ein Design mit mehreren Durchgängen die richtige Wahl sein. Wenn Sie hingegen über eine begrenzte Pumpkapazität verfügen oder die Energiekosten niedrig halten müssen, könnte ein Einzeldurchgang oder eine Konstruktion mit weniger Durchgängen besser geeignet sein.
Auch die Art der Flüssigkeit, die Sie verwenden, spielt eine Rolle. Bei viskosen Flüssigkeiten wie einigen Sirupen oder Schwerölen kann es bereits bei einer geringfügigen Erhöhung der Durchlaufzahl zu einem erheblichen Druckabfall kommen. Daher sollten Sie bei dieser Art von Flüssigkeiten möglicherweise vorsichtiger mit der Anzahl der Durchläufe umgehen.
Auch die Größe und Aufteilung Ihrer Anlage kann die Entscheidung beeinflussen. Ein Wärmetauscher mit mehreren Durchgängen erfordert möglicherweise mehr Platz und ein komplexeres Rohrleitungssystem. Wenn der Platz begrenzt ist, müssen Sie sich möglicherweise für ein einfacheres Single-Pass-Design entscheiden.
Als Lieferant von Sanitärwärmetauschern habe ich vielen Kunden bei diesen Entscheidungen geholfen. Es geht darum, die richtige Balance für ihre spezifischen Bedürfnisse zu finden. Ganz gleich, ob Sie in der Lebensmittel- und Getränkeindustrie, im Pharmasektor oder in einer anderen Branche tätig sind, die hygienischen Wärmeaustausch erfordert, wir können gemeinsam die beste Anzahl an Durchgängen für Ihren Wärmetauscher ermitteln.
Wenn Sie auf der Suche nach einem Sanitärwärmetauscher sind und mehr darüber erfahren möchten, wie sich die Anzahl der Durchgänge auf Ihr System auswirken kann, zögern Sie nicht, Kontakt mit uns aufzunehmen. Wir können Ihre Bewerbung ausführlich besprechen, die Vor- und Nachteile verschiedener Passkonfigurationen besprechen und Ihnen helfen, eine fundierte Entscheidung zu treffen. Lassen Sie uns zusammenarbeiten, um den effizientesten und effektivsten Wärmetauscher für Ihr Unternehmen zu finden.
Referenzen
- Incropera, FP, & DeWitt, DP (2002). Grundlagen der Wärme- und Stoffübertragung. John Wiley & Söhne.
- Shah, RK, & Sekulic, DP (2003). Grundlagen des Wärmetauscherdesigns. John Wiley & Söhne.
